Sestava CUBE UNIMIX - 14 okruhů

-14%
š-100 cm
Zobrazit více
14 192,00 Kč
záruka:24
cena bez DPH:11 728,93 Kč
cena vč. DPH:14 192,00 Kč
původní cena: 16 426,00 Kč

Dostupné varianty

s OČ Wilo
AD543
14 192,00 Kč / ks
Skladem
ks
s OČ Grundfos
AD542
14 192,00 Kč / ks
Skladem
ks
vložit do košíku
popis
parametry
soubory a odkazy3
diskuze

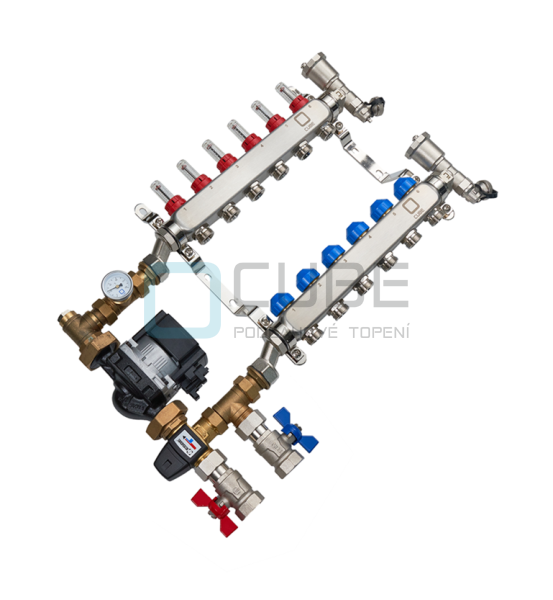

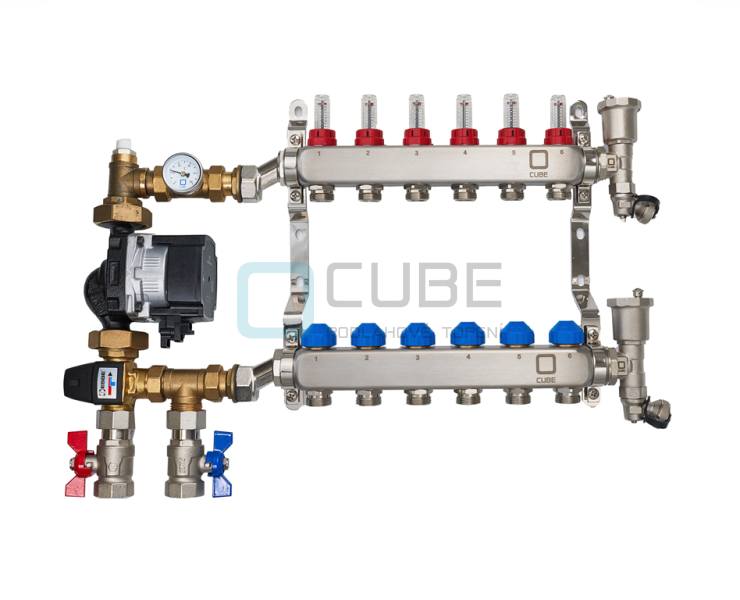

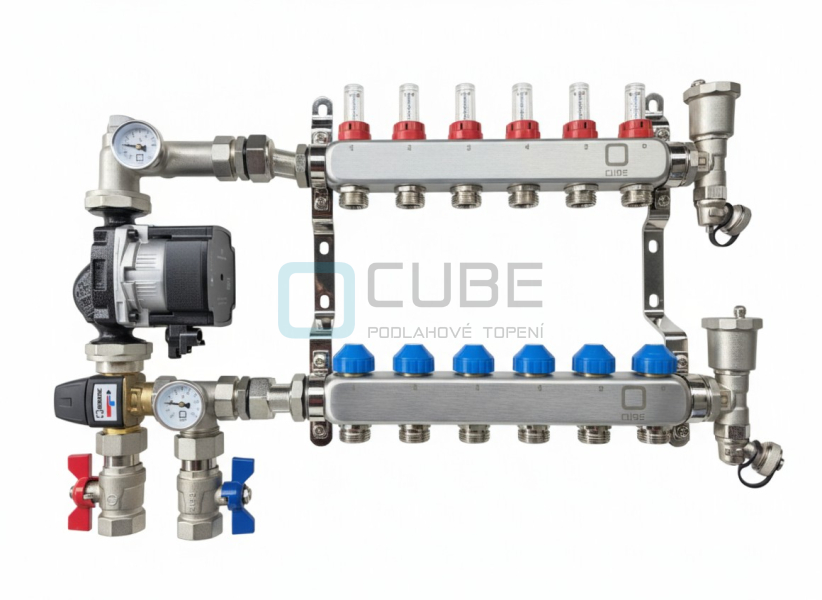

Mísící sestava CUBE s oběhovým čerpadlem - 14 okruhy (š = 100cm)



    Sestava obsahuje:

  1.  rozdělovač podlahového topení
  2.  ESBE mísící sestava s oběh. čerpadlem Wilo Yonos Para RS15/6 RKC M nebo Grundfos  UPM-3 Auto 25/70
  3.  kulové uzávěry (červený, modrý) 1"

    Rozdělovač:

    - nastavitelný průtok 0-5 l/min
    - připojení přívodního potrubí 1"
    - snadné hydraulické vyvážení za pomocí průtokoměrů v horní části
    - napouštěcí a odvzdušňovací ventil

    Mísící sestava s oběhovým čerpadlem:
   (termostatický směš. ventil, oběh. čerpadlo, teploměr, připoj. šroubení, odvzdušnění)

    - ochrana proti opaření
    - stabilita nastavení +-2°C
    - DN 25, Kvs = 3,4 (3 bar)

    Směšovací jednotka zajišťuje, aby teplá voda ze zroje a vratná voda z podlahových okruhů byly ve ventilu smíchány na požadovanou teplotu 20-50°C.

     Sestava neobsahuje svorné šroubení pro daný průměr potrubí. Naleznete v kategorii příslušenství nebo ZDE.

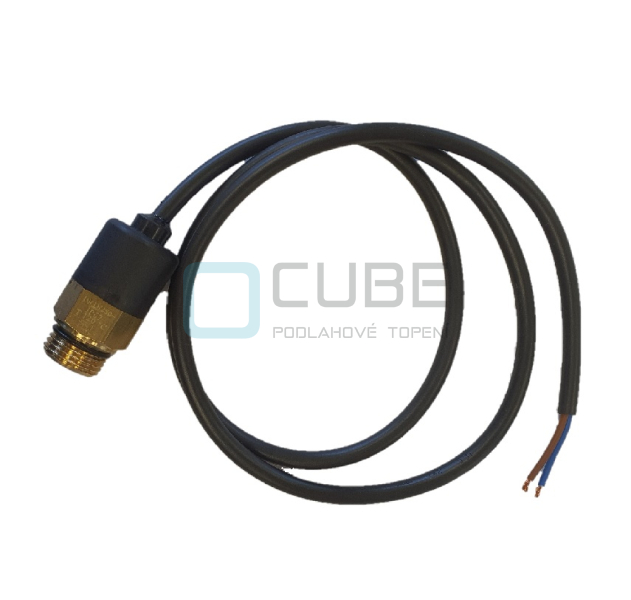

 Možnost zakoupení bezpečnostního termostatu, který případně vypne čerpadlo přesáhne-li teplota 50°C.

 Najdete v souvisejících produktech níže nebo ZDE.

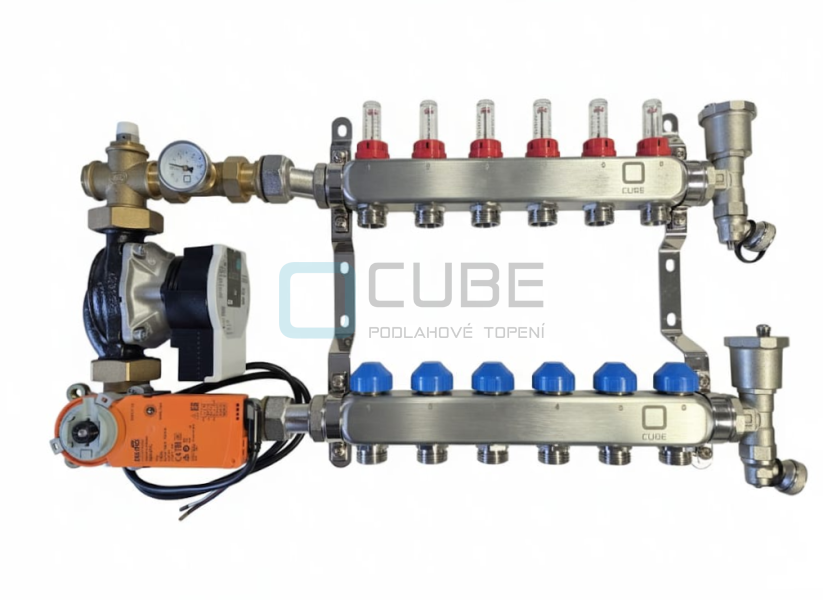

   - možnost zakoupení s třícestným ventilem ESBE VRG 131 + ESBE servopohon ARA 661. Cena + 2590 Kč s DPH. Servopohon je umístěn z čela sestavy a  celková hloubka pak činí 175mm (nevejde se do nadomítkových skříní ! ) - na objednání,- uváďějte do poznámky při dokončování objednávky
www.juergen-schloesser-armaturen.de | 03
Rozdelovac 2 výstupy
Rozdelovac 3 výstupy
Rozdelovac 4 výstupy
Rozdelovac 5 výstupu
Rozdelovac 6 výstupu
Rozdelovac 7 výstupu
Rozdelovac 8 výstupu
Rozdelovac 9 výstupu
Rozdelovac 10 výstupu
Rozdelovac 11 výstupu
Rozdelovac 12 výstupu
7020 0200 201
7020 0300 201
7020 0400 201
7020 0500 201
7020 0600 201
7020 0700 201
7020 0800 201
7020 0900 201
7020 1000 201
7020 1100 201
7020 1200 201
Císlo zboží Popis
200 mm
250 mm
300 mm
350 mm
400 mm
450 mm
500 mm
550 mm
600 mm
650 mm
700 mm
Délka EAN
42601 7547 9711
42601 7547 9728
42601 7547 9735
42601 7547 9742
42601 7547 9759
42601 7547 9766
42601 7547 9773
42601 7547 9780
42601 7547 9797
42601 7547 9803
42601 7547 9810
Rozdelovace pro podlahové vytápení
Pripojení prívodního potrubí: 1”
Pripojení distribucních trubek: ?” Eurokonus
Roztec potrubí: 210 mm
Teleso rozdelovace je tvoreno bezešvými nerezovými
trubkami obdelníkového prurezu. Termostatické ventily
se osazují standardnímy pohony M30 (uzavírací poloha
11,8 mm)
Termostatické ventily jsou opatreny modrými
ochrannými krytkami (císlo zboží koncí ... 201
www.juergen-schloesser-armaturen.de | 03
Rozdelovac 2 výstupy
Rozdelovac 3 výstupy
Rozdelovac 4 výstupy
Rozdelovac 5 výstupu
Rozdelovac 6 výstupu
Rozdelovac 7 výstupu
Rozdelovac 8 výstupu
Rozdelovac 9 výstupu
Rozdelovac 10 výstupu
Rozdelovac 11 výstupu
Rozdelovac 12 výstupu
7020 0200 201
7020 0300 201
7020 0400 201
7020 0500 201
7020 0600 201
7020 0700 201
7020 0800 201
7020 0900 201
7020 1000 201
7020 1100 201
7020 1200 201
Císlo zboží Popis
200 mm
250 mm
300 mm
350 mm
400 mm
450 mm
500 mm
550 mm
600 mm
650 mm
700 mm
Délka EAN
42601 7547 9711
42601 7547 9728
42601 7547 9735
42601 7547 9742
42601 7547 9759
42601 7547 9766
42601 7547 9773
42601 7547 9780
42601 7547 9797
42601 7547 9803
42601 7547 9810
Rozdelovace pro podlahové vytápení
Pripojení prívodního potrubí: 1”
Pripojení distribucních trubek: ?” Eurokonus
Roztec potrubí: 210 mm
Teleso rozdelovace je tvoreno bezešvými nerezovými
trubkami obdelníkového prurezu. Termostatické ventily
se osazují standardnímy pohony M30 (uzavírací poloha
11,8 mm)
Termostatické ventily jsou opatreny modrými
ochrannými krytkami (císlo zboží koncí ... 201)
1634123182_navod-grundfos-upm-3-auto.pdf
1634123184_navod-wilo-para-yonos.pdf
1713871859_rozdelovac-cube---technicky-list.pdf
